Quels sont les composants d'un radar Baron ?

Un radar météorologique est un outil essentiel pour les agences de météorologie afin d'améliorer la surveillance et les prévisions météorologiques ou d'émettre des alertes en cas d'événements météorologiques violents. L'un des aspects les plus remarquables du radar est sa capacité à "voir" au-delà de ce que nous observons.

Grâce à ses capacités étendues, le radar peut détecter des phénomènes météorologiques même à des kilomètres de distance, ce qui donne aux météorologues une longueur d'avance lorsqu'ils émettent des alertes en temps utile en cas de phénomènes météorologiques violents tels que les inondations, les tornades et les orages. Cette technologie inestimable permet aux communautés de se préparer et de prendre les précautions nécessaires, ce qui peut sauver des vies.

Comme les radars peuvent être un élément coûteux des outils collectifs d'une agence ( ), il est essentiel de comprendre les éléments qui composent ces puissants instruments. Avec un entretien adéquat, les radars Baron fonctionneront pendant 10 à 20 ans, et il est donc essentiel de savoir que cet investissement est en fin de compte une solution durable.

Tour

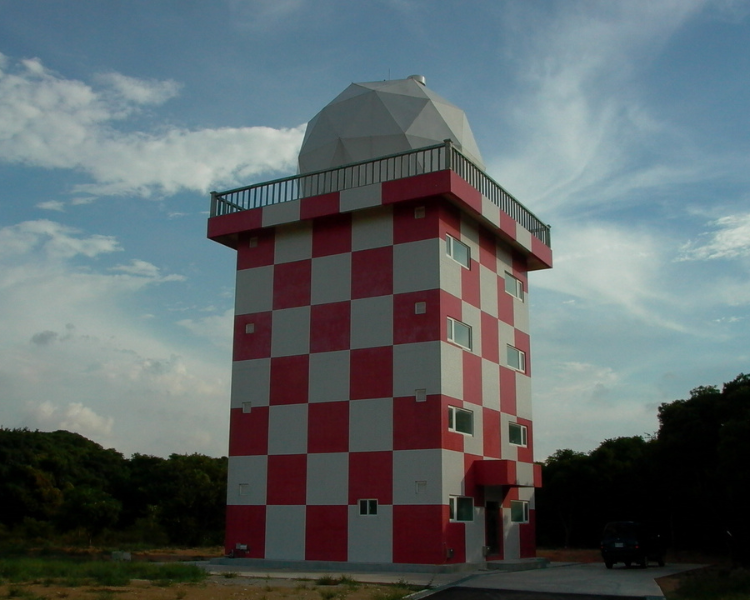

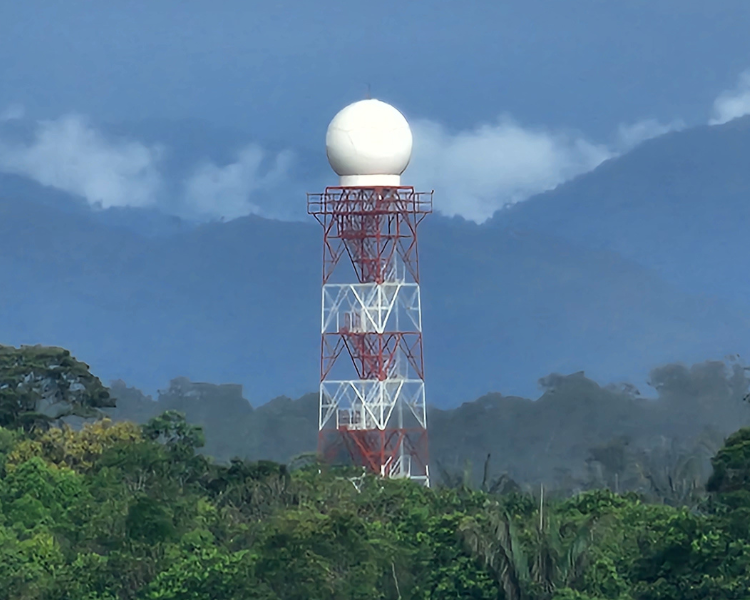

La tour est la fondation structurelle du radar. La conception de la tour, qui assure la stabilité du radar, lui donne de la hauteur afin de minimiser les blocages de signaux ou de radiofréquences localisés dus à des éléments tels que le terrain, les bâtiments, la végétation et d'autres éléments. La stabilité est essentielle si l'on considère que l'antenne tourne constamment, changeant de vitesse et d'élévation. Les mouvements ou les vibrations au sommet de la tour réduisent la qualité des données. Bien qu'une antenne radar et ses composants puissent être installés au sommet d'un bâtiment, de nombreux facteurs environnementaux, structurels et d'obstruction doivent être pris en compte.

Cependant, la hauteur de la tour doit être prise en compte, car elle est généralement déterminée par la quantité d'obstacles ou d'objets situés immédiatement autour de la tour et de l'antenne. Les tours doivent avoir une hauteur minimale de 5 mètres et peuvent atteindre plus de 30 mètres, mais cela a une incidence sur les coûts. Baron peut fournir des services pour les tours autoportantes ou celles situées au sommet d'un bâtiment.

Radôme

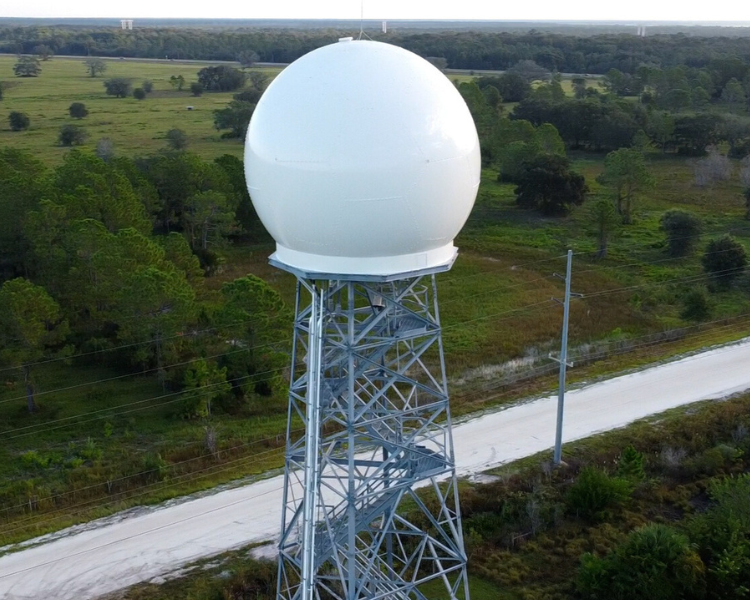

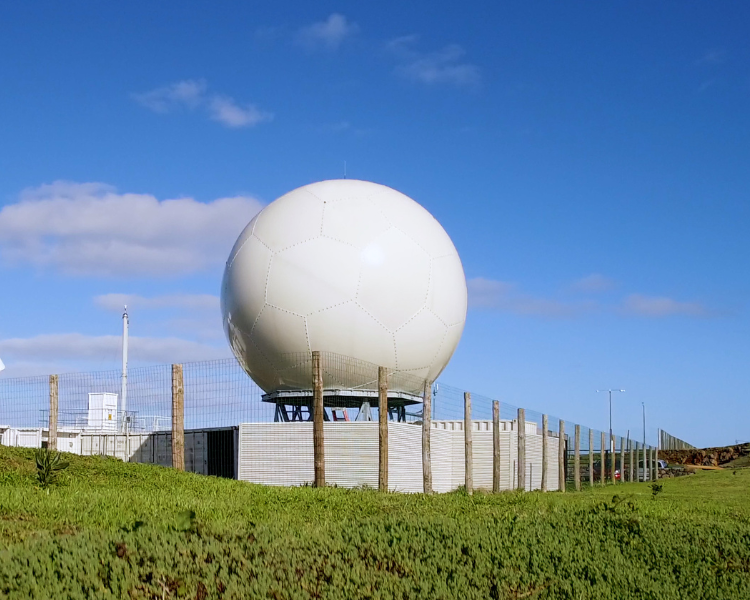

Le radôme est une enveloppe sphérique située au-dessus de la tour ou des composants du radar montés sur le toit. Cette enveloppe doit être fabriquée de manière à être plus grande que l'antenne afin que celle-ci puisse se déplacer librement à l'intérieur du radôme. Ce composant essentiel protège chaque élément dans son environnement et est transparent pour le faisceau radar. Le radôme est également hydrophobe, c'est-à-dire qu'il repousse l'eau, car toute précipitation sur le radôme peut affecter négativement les signaux sortants et entrants ou les impulsions électromagnétiques. En outre, le radôme protège l'antenne du vent et du soleil tout en ajoutant des années à la durée de vie du radar.

Plaque supérieure de la tour

La plaque supérieure est la plate-forme sur laquelle le piédestal et le radôme sont montés au sommet de la tour. Cette pièce essentielle fournit un support stable et une base pour la maintenance. La plaque supérieure comporte une trappe qui permet d'accéder facilement à l'intérieur du radôme pour l'entretien périodique ou le remplacement des pièces. La plate-forme comporte des trous de montage pré-percés pour correspondre à la tour, au piédestal et au radôme.

Piédestal

Le piédestal est le support vertical qui soutient et fait tourner l'antenne à l'intérieur du radôme et constitue l'axe de mouvement de l'ensemble du système d'antenne. Alors que le radôme est immobile, l'ensemble de l'antenne, les composants électroniques montés sur l'antenne et les autres composants situés derrière l'antenne tournent en permanence sur le socle.

Contrôleur

Le dispositif qui contrôle les mouvements de l'antenne est appelé contrôleur. Cet équipement commande les moteurs du piédestal pour les mouvements d'azimut et d'élévation afin de permettre des modes opérationnels utiles tels que le balayage volumétrique. Le contrôleur peut incliner l'antenne et la faire tourner six fois par minute, voire plus rapidement. Baron a conçu les composants du contrôleur pour faciliter l'entretien et la maintenance.

Antenne

Une antenne radar émet des ondes radio dans une direction précise qui rebondissent sur les objets se trouvant sur son chemin et reçoit les échos qui reviennent. les échos qui reviennent. Les antennes existent en plusieurs tailles pour chaque bande, et les antennes radar sont généralement courbées pour diriger un faisceau fin comme un crayon à une fréquence donnée, afin d'obtenir une sensibilité et une résolution maximales. Des antennes antennes plus grandes sont nécessaires à des fréquences plus basses (bande S) pour un gain équivalent.

Un numériseur se trouve à l'intérieur de votre système électronique monté sur antenne (AME). L'AME convertit les fréquences radio ou l'énergie électromagnétique en un signal numérique que le processeur peut interpréter. Il est situé à l'arrière de l'antenne pour minimiser la perte de signal en éliminant l'utilisation d'un guide d'ondes jusqu'à l'abri au bas de l'antenne, maximisant ainsi la sensibilité.

Guide d'ondes

Un guide d'ondes est un tuyau métallique conducteur creux qui guide les impulsions radar entre l'émetteur et le cornet d'alimentation de l'antenne. L'impulsion est ensuite transmise à l'antenne parabolique et réfléchie dans l'atmosphère. Les impulsions renvoyées sont ensuite envoyées à l'AME où réside le récepteur/digitalisateur. Une fois numérisées, les radiofréquences sont envoyées à l'abri par fibre optique. Cela permet d'éviter toute perte de données pendant le retour du signal, où il est envoyé pour traitement.

Émetteur

L'émetteur crée les impulsions électromagnétiques émises par l'antenne du radar. L'émetteur est essentiel car il garantit que l'impulsion est de la plus haute qualité, de sorte que les données qui reviennent sont également de qualité optimale pour le traitement et l'affichage. Étant donné qu'il contient également une alimentation électrique à haute tension, des dispositifs de sécurité sont mis en place pour protéger le personnel d'entretien contre les chocs électriques.

Un environnement climatisé est nécessaire pour maintenir les niveaux d'humidité et de température dans la plage nécessaire pour une performance et une longévité maximales. Baron propose des émetteurs Magnétron et Klystron avec des puissances allant de 250 kilowatts à plus d'un million de watts. Parce qu'un contrôle climatique redondant est préférable pour garantir un fonctionnement à tout moment, Baron incorpore un contrôle climatique redondant dans ses conceptions d'abris.

Processeur de signaux

Le processeur de signaux ingère les retours radar numériques de l'AME pour produire des données radar. C'est là que le signal numérisé descend dans l'abri et est ensuite traité pour créer différents mouvements à double polarité pour l'affichage et l'interprétation par l'utilisateur final.

Les impulsions verticales et horizontales envoyées au processeur sont essentielles pour l'analyse et l'alerte rapide.

UPS

L'UPS (Uninterruptible Power Supply) fournit temporairement une alimentation de secours en cas de coupure de l'alimentation principale. L'ASI peut alimenter le radar pendant plusieurs minutes avant qu'un générateur de secours ne démarre, garantissant ainsi le fonctionnement du radar et la production de données en cas de panne soudaine ou de dégradation de l'alimentation. Baron fournit les spécifications afin que la taille correcte de l'onduleur soit fournie.

Communications/Largeur de bande

Les radars à double polarité d'aujourd'hui peuvent fournir une quantité incroyable de données à l'utilisateur final. Ces données doivent être transmises du site du radar au bureau météorologique pour affichage et analyse. Pour que les données soient entièrement disponibles pour l'utilisateur final, une connexion réseau d'au moins 10Mbs est nécessaire. Une bande passante plus large est préférable.

Radar ne prend jamais de pause

Cette technologie fonctionne 24 heures sur 24, balayant continuellement le ciel et informant les météorologues de l'évolution constante des conditions météorologiques. En fournissant un flux constant d'informations actualisées, le radar aide les prévisionnistes à affiner leurs prévisions, ce qui permet d'obtenir des prévisions plus précises et plus fiables. En savoir plus sur la construction d'un meilleur radar, lesoptions de radar, la suppression de l'encombrement et les autres solutions que Baron peut fournir !
